Vibrostop

A hidroplasztikus rezgéscsillapító gépalátét

Az ipar egyik alapvető problémája a mozgó alkatrészek által keltett, valamint a gépekben öngerjedés útján keletkező rezgések csillapítása.

A METRUM szakemberei kifejlesztettek és szabadalmaztattak egy erre a célra alkalmas szerkezetet, rendkívüli hatékonyságot az új hidroplasztikus anyagból készült elemek alkalmazása biztosítja.

Az általuk kikísérletezett és legyártott géptalp-alátét minden eddigi megoldásnál jobbnak bizonyult, főként a géptest és gépalap terjedő rezgések csillapítását illetően. Igen széles rezgéstartományban (20-8000 Hz) eredményes.

Felépítését tekintve két mérettípus van, ezen belül 3-3 nagyság csoport, ami egy-egy géptalp-alátét terhelhetőségét illeti. Rendkívül előnyös tulajdonsága egyszerű szerkezeti felépítés, ebből adódó alacsony ára- mely megközelítőleg 1/10-ea hasonló tulajdonságokkal rendelkező, más forrásból beszerezhető termékeknek. Alkalmazása lényegesen leegyszerűsíti egy adott technológiai sorrendben álló gépcsoport utólagos átrendezését vagy a gépek áttelepítését. Mindez annak köszönhető, hogy a VIBROSTOP gépálatok alkalmazása feleslegessé teszi a géplába alapcsavarok segítségével történő rögzítését.

Egy alapcsavarra eső súlyterhelés tM mmD mmH mmT max mmA mm
0,05

– 0,5                            (cikkszám: 130101)

– 1,0                            (cikkszám: 130102)
– 1,5
(cikkszám: 130103)

12
14
16
11050-6516
35
43
86
108
130
0,05– 1,5                            (cikkszám: 130201)
– 3,0
(cikkszám: 130202)
– 5,0
(cikkszám: 130203)
16
20
24
15070-9355
62
79
152
166
188

A – géptalp alátét összmagassága ///  T – gépalap talpvastagsága  ///  D – géptalp alátét átmérője ///  M – alapcsavar mérete  ///  H – gépalap és talajszint távolsága

Műszaki leírás

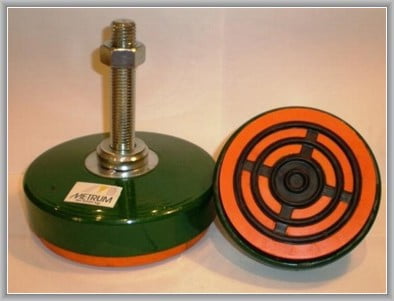

A rezgéscsillapító gépalátét öntöttvas házba beépített műanyag és különleges összetételű nyersgumi-keverék lemezekből van kialakítva. A nagyfrekvenciás rezgések csillapítását az egyedi (szabadalmaztatott) összetételű hidroplasztikus elem biztosítja.

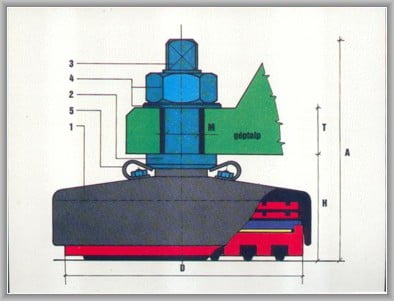

Az öntvénybe (1) beépített menetes hüvelybe (2) beépített menetes orsó (3), melynek segítségével rögzíthető a rezgéscsillapító géptalp-alátét a kijelölt géptalpra. A végleges rögzítés a gép vízszintbe állítása után anya-alátét (4) segítségével, az orsók jobbra-balra forgatásával történik.

Egy célszerű alakú laprugó pár (5) biztosítja a menetes hüvelyt a fészekben való elfordulás és elmozdulás ellen. Az egyazon géphez használható rezgés-csillapító gépek száma azonos a gép rögzítéséhez felhasznált alapcsavarok számával. Alapcsavarok helyett menetes orsók egy megfelelő rögzítő furatokba. A két méretben készülő öntvényház, valamint az orsóméret biztosítja az optimális méretválasztékot, ami az egyedi terhelhetőségi határok szempontjából nem elhanyagolható.  A rezgéscsillapító gépalátétek viselkedését üzemi viszonyok között is tesztelték.

hatasfok

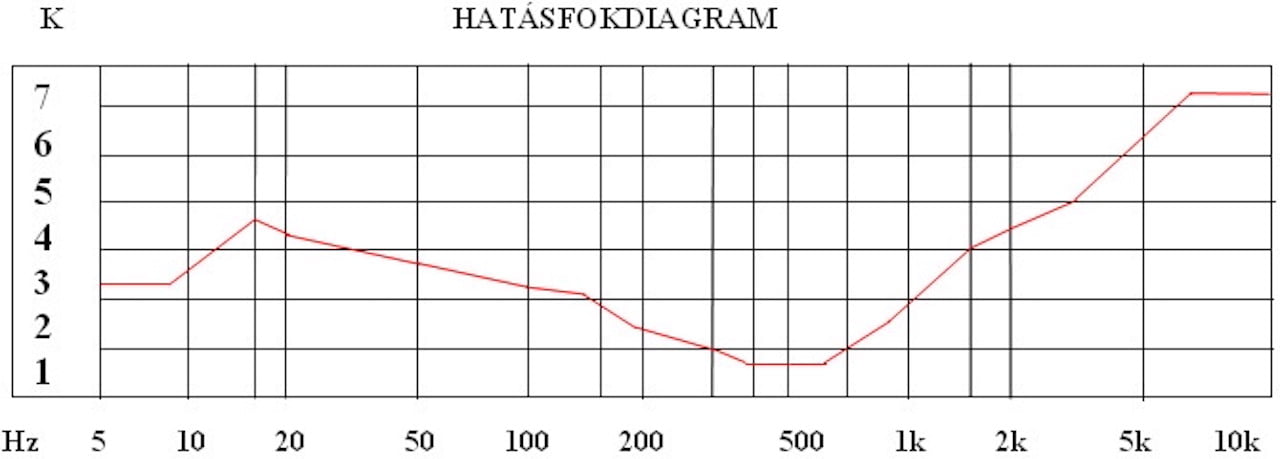

A diagram a VIBROSTOP gépalátét alkalmazásakor jelentkező fokozott rezgéscsillapítás mértékét szemlélteti Hz-ben kifejezve. K=1-nek véve a rezgéscsillapító nélkül mért állapotot, a jelleggörbe ábrázolja a különböző rezgéstartományokban mért csillapítási hányadost.

Felhasználási terület



Alkalmazható mindenfajta szerszámgéphez (eszterga, marógép, gyalu, köszörű stb. ,kovács-berendezések, faipari gépek, nyomdai és textilipari berendezések, különféle motorok, kompresszorok, ventillátorok, villamos generátorok, klímatechnika esetében, ahol eredetileg alapcsavar segítségével történne a berendezés rögzítése.

A rezgéscsillapító- gépalátét kiválasztása



A géptalp alátéttípus kiválasztása a felszerelendő gép összsúlyának és alapcsavarjai számának ismeretében lehetséges a táblázatban szereplő adatok felhasználásával.

Szerelés, beállítás



A géptalp alátétek rögzítését és a gép alaphelyzetének beállítását kb. kétheti üzemeltetés után célszerű utánállítást végezni. Ez idő alatt a betételemek szerkezetében létrejönnek bizonyos elváltozások, amelyek biztosítják a fokozott rezgéscsillapító hatást.

Munkavédelmi előírás



A rezgéslapító gépalátét elektromos szigetelést is nyújt a berendezés között, ezért a védőföldelést fokozottan figyelemmel kell kísérni, a mindenkor érvényes érintésvédelmi és biztonsági előírások és szabványok előírásainak megfelelően kell elkészíteni.

Egyébb tudnivalók



A rezgéscsillapító gépalátét menetes hüvelyét és orsóját az alátéttel és anyával beszereléskor savmentes zsírral kell bekenni. A zsírkezelésen kívül egyéb utó, karbantartási rendeltetésszerű használat nem szükséges. A gépen a beállított szintmagasság üzemelés közben max. 0,3 mm-es eltérést mutat. Az eddigi tapasztalatok minden kétséget kizáróan bizonyítják, hogy szabadalmunk, a VIBROSTOP rezgéscsillapító gépezet miatt, és kedvező árú gazdaságosabb az azonos rendeltetésű termékeknél.

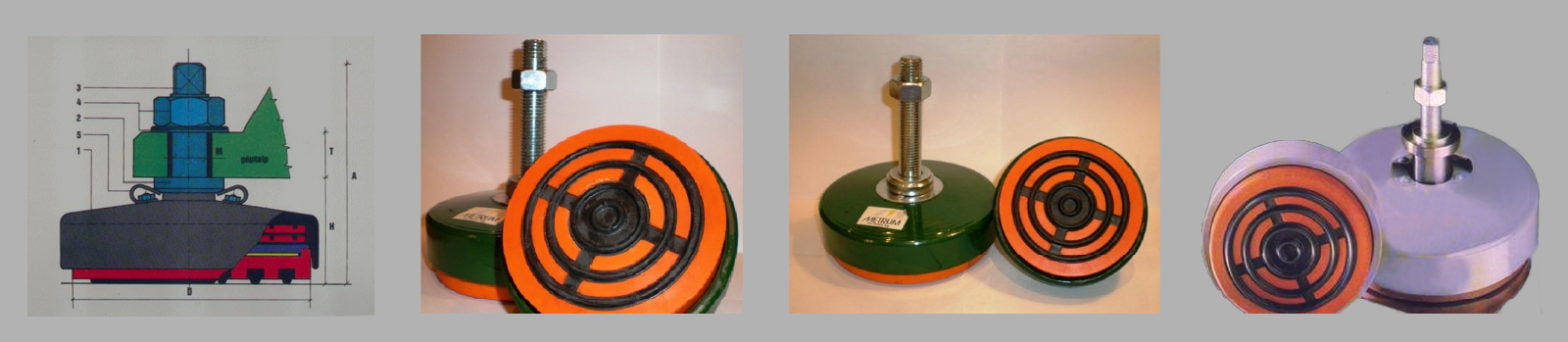

termékekVIBROSTOP TERMÉKKÉPEK 3
